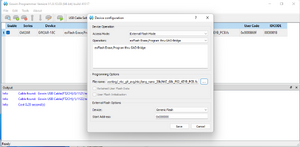

[[Datei:Device configuration.png|mini]] | |||
[[Datei:Programmierung.png|mini]] | |||
Version vom 9. August 2025, 19:30 Uhr
Beschreibung
Tang-Nano Basisplatine
Tang-Nano Basisplatine mit eingesetztem FPGA-Board
Beim Tang-Nano handelt es sich um ein preisgünstiges, jedoch leistungsfähiges FPGA-Board mit welchem aktuell einige verschiedene Karten emuliert werden können.
Für nähere Informationen zum Tang-Nano board siehe: https://wiki.sipeed.com/hardware/en/tang/tang-nano-20k/nano-20k.html
Schaltplan: Schaltplan
Emulierte Karten (Stand 08.2025):
- GDP64HS-FPGA inkl. Farberweiterung mit 256 Farben
- PS/2 Key
- PS/2 Mouse
- Sound
- SD-Card (SPI, SDIO)
- Ser
- Timer (interruptfähig)
Das Tang-Nano kann dabei als Bus-Slave betrieben werden (mit einer externen CPU) oder auch als komplettes "System on Chip" mit Z80 oder 68000 CPU und internen RAM.
Benötigte Software:
- Gowin Education (ab Version V1.9.11.03, Download Link siehe Gowin Wiki oben)
Damit kann der VHDL-Source synthetisiert (compiliert) werden und ein FPGA file zur programmierung des Tang-Nano erzeugt werden
oder alternativ, wenn nur ein fertiges FPGA-File programmiert werden soll:
- GOWIN Programmer (ab Version V1.9.11.03, Download Link siehe Gowin Wiki oben)
